Взрывозащищенные кнопочные посты

R.STAHL GmbH

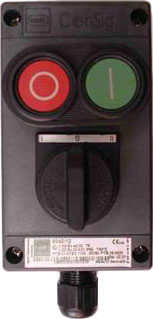

Посты кнопочные "8040"






    • зона 1,2  по газу– зона 21, 22 по пыли
    • как стандартные приборы, так и приборы собранные  по заказу

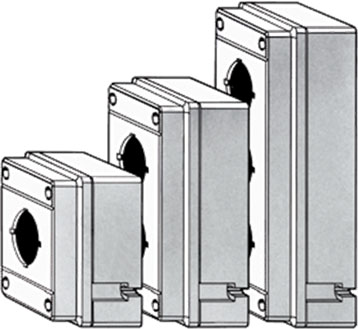

    • 3 типоразмера, можно комбинировать в блоки например 2+1, 3+1 и т.д.
    • материал корпуса полиэфирная смола, укрепленной стекловолокном
    • на один прибор возможно использование до 3 мест монтажа
    • командный аппарат с 4 командными местами, смотри ящик управления серии 8146, корпус 8146/.24.
    • Опции:
      – латунные фланцы
      – Металлические пластины под металлические вводы для проводки
      –шильдик обозначения системы
    • Контактные элементы 8082 и 8208 с допусками по SIL
    • По запросу с контактным элементом 8208 для особенно низкого тока, с контролем линии на обрыв и короткое замыкание
    • Номер для заказа
      - размер 1: 8040/11..
      - размер 2: 8040/12..
      - размер 3: 8040/13..






Газо-взрывозащита
: E II2G Ex edqm ia/ib [ia/ib] II, IIA, IIB, IIC, T6, T5 или T4
Пыле-взрывозащита: E II2D Ex tD A21 IP 65 T 80 °C, T 95 °C, T 130 °C
Диапазон рабочих температур: -20 °C ... + 40 °C (- 50 °C ... + 60 °C по запросу)
Материал коробки: полиэфирная смола, укрепленная стекловолокном, IP 66
Ввод проводки: Стандартный: 1xM 25x1,5; сторона внизу (D);




ОСНОВНЫЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ КОТОРЫМИ МОЖНО ОСНАЩАТЬ ПУЛЬТЫ




Газо-взрывозащита
: II 2 G EEx de IIC T6

max. 6 A
Contact material Silver-nickel
Ambient temperature range - 20 °C ... + 40 °C
Connection 2,5 mm2 flexible / solid
Смотри подробный каталог8082

КНОПКИ 8082

КНОПКИ С ПОДСВЕТКОЙ 8082/8010


Газо-взрывозащита
: II 2 G EEx de IIC
Rated Voltage: 12 V - 10 % ... 254 V + 6 %, AC / DC
Contact material Silver-nickell
Ambient temperature range: - 40 °C ... + 55 °C
Connection 2,5 mm2 flexible / solid
Смотри подробный каталог8082/8010

СВЕТОДИОДНЫЙ ИНДИКАТОР 8010


Газо-взрывозащита
: II 2 G EEx de IIC
Rated Voltage: 12 V - 10 % ... 254 V + 6 %, AC / DC
Contact material Silver-nickel
Ambient temperature range: - 40 °C ... + 55 °C
Connection 2,5 mm2 flexible / solid
Смотри подробный каталог8010

КУЛАЧКОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ 8008


Газо-взрывозащита
: II 2 G EEx de IIC
Switching capacity: AC15—16 A415V; AC3—8 A 500V;
Различные схемы переключателей
Ambient temperature range: - 55 °C ... + 40 °C
Connection 6,0 mm2 flexible
Смотри подробный каталог8008

АМПЕРМЕТ, ВОЛЬТМЕТР


Газо-взрывозащита
: II 2 G EEx de IIC T6
Шкала от 0 до 30 А
Смотри подробный каталог8402, 8403, 8405, 8404

Порядок заказа кнопочного поста / пульта.



1) Выберите корпус на 1, 2 или 3 элемента - соответственно 8040/11, 8040/12, 8040/13

2) Укажите какие элементы будут находится в корпусе, например:

пульт на 2 элемента 8040/12

-сдвоенная кнопка (старт/стоп), 1 NO 1 NC

-переключатель на 3 положения I-0-II? контакты 2 NO

3) Укажите кабельный ввод (по умолчанию в низу 1 М25х1,5)

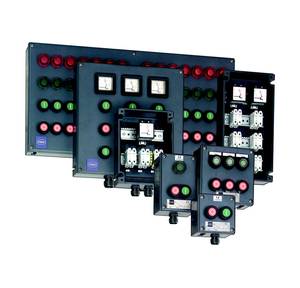

Модули управления из пластика серия 8146

серия 8146

  • Материал корпуса из полиэфирной смолы, укрепленной стекловолокном
  • 8 размеров корпуса
  • Различная высота корпусов
  • Опции:
    • Фланец
    • Шарниры крышки
    • Корпус с фланцем
    • Латунные платы для металлических вводов проводки
  • Комбинируются в более крупные узлы
  • Оснащение встраиваемыми приборами для монтажа путем защелкивания
    • Командные приборы
    • Световые сигнализаторы
    • Светящиеся кнопки
    • Переключатели управления
    • Амперметры
    • Вольтметры
  • Используются в диапазоне температур от - 40 °C до + 55 °C (в зависимости от используемых взрывозащищенных деталей)

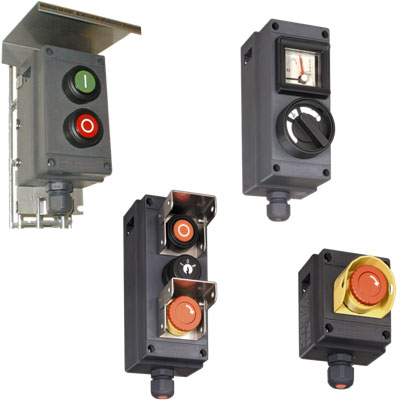

ВЗРЫВОЗАЩИЩЕННЫЕ КНОПОЧНЫЕ ПОСТЫ

Для возможности управления на расстоянии разными механизмами, как правило, употребляют особые приспособления. В большинстве случаев подобным прибором считается кнопочный пост подчинения для 2 или 3 кнопок.



Отображение и устройство

Пост управления в первую очередь используется для коммутации электрической цепи в самых разных механизмов и электрических и магнитных пускателей машин. Данный прибор обеспечивает дистанционное правление, как на потреблении, так и в бытовых ситуациях. Принято различать несколько категорий кнопочных коммутаторов, они изначально проходят распределение в зависимости от сферы их применения и свойств рабочей сети.

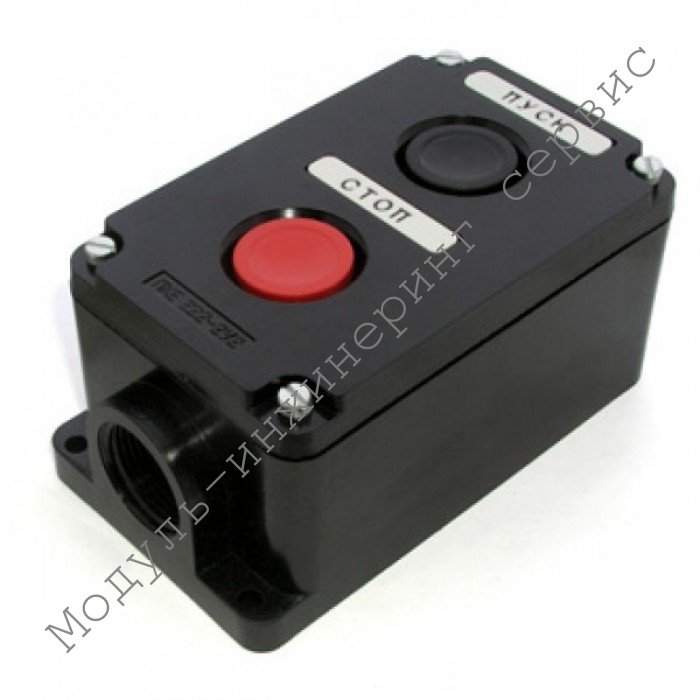

Устройство постов изначально будет зависеть от типа их применения. Поэтому стоит рассмотреть кнопочный подчиняющийся пост ПКЕ 222 2 на 2 кнопочки. У предоставленного прибора весьма легкая схема правления. Этот выключатель внедряют в ниши в результате этого установлен в корпус из пластмассы с специальными толкателями. Элемент является герметичным, и величина его надежности составляет IP40, основные его части представляют собой два функционирующих отделенных друг от друга контакта. В этом случае существует подобный элемент зарубежного изготовления со степенью защищенности IP45. Его основным достоинством считается присутствие между толкателем и действующим контактом резиновой прокладки. В таком приборе добавочную прокладку фиксируют между стеной и задней панелью. Основным преимуществом такой модели считается присутствие проемов и прибавочного кожуха, именно в это место и определяют провода.

Позиция воздействия создана на воздействии обычного импульсного реле. В период нажимания на саму кнопочку идет замыкание контакта и осуществляется выключение коммутируемого механизма. Следовательно, при дальнейшем нажатии данный контакт начинает расходиться и механизм, который находился под контролем, просто включается.



КАТЕГОРИИ

Принято выделять несколько видов кнопочных постов. Теперь стоит более подробно рассмотреть основные технические особенности и изображение самых известных среди них.

Кнопочный защищенный от взрывов или иными словами аварийный контакт ПВК 1,2,3 меняется для проверки на дистанционном уровне любого транспортного средства как земного, так и морского. За счет достаточно распространенного действия подобные механизмы нередко применяются в целях осуществления проверки приводов стационарной машины.



Технические особенности:

1.       первое напряжение – 127 Вольт;

2.       плотность сети – 50 Гц;

3.       наибольше возможная нагрузка – 660 Вольт.

маркирование типовое, например ПВК 21У5:

•      Х1 – число толкателей над контактами •         Х2 – предохранение;

•    Х3 – климатическое осуществление в соответствии с ГОСТом 15150-69 (имеются версии У, ХЛ, ОМ или Т, в предоставленном устройстве – «У»);

•      Х4 – образ установки.

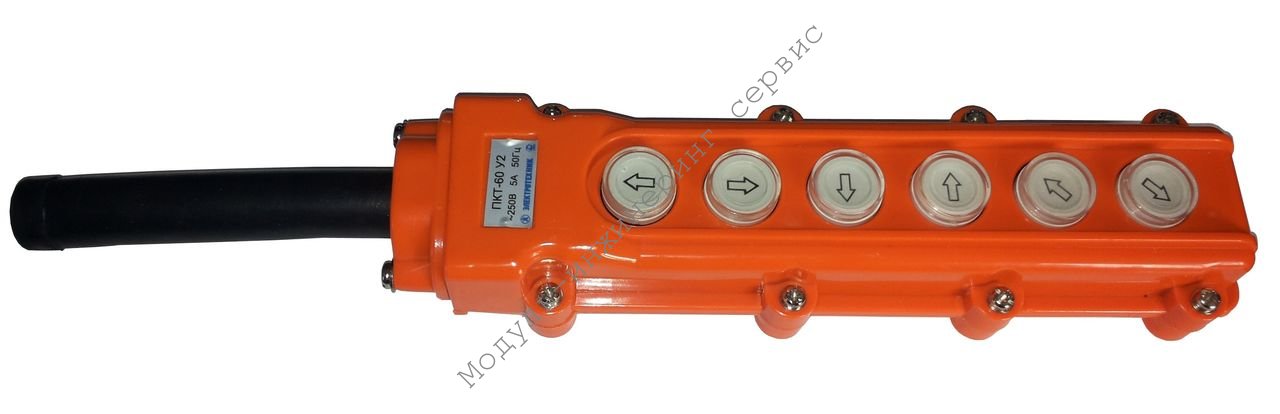

Пост тельферный с ключом кнопочный категории ПКТ 60. Благодаря пускателю данной разновидности осуществляется контроль деятельности разных тяговых элементов. В большей части это подъемные краны, лифтовые эскалаторы. Подобный ручной пост имеет уникальную индикацию, именно она разрешает проводить контроль над кнопкой гриб и проводить ее в необходимое направление.

Число кнопок         6

усилие и плотность 660 В и 50 Гц

Мощность тока      6,3 А

предохранение       IP 30

образ корпуса        Пластмассовый, не имеющий защиту от взрывов

Вес     620 грамм



Кнопочный пост с открытой категорией с обозначением ПКУ 13 имеет полную возможность быть вмонтированным в закрытые и открытые места разных элементов, таких как краны, станки и другие элементы. Данная схема действует в обычной сети с напряженностью 660 Вольт и частотой ее не больше 60 Герц. Используется для фиксации на любой насосной станции и прочем спусковом устройстве.

Юсуф Булгари
