Ремонт дисковых затворов Verdelet

В 2020 году компания «Модуль-Инжиниринг сервис» запускает новое направление по ремонту и обеспечению запасными частями дисковых затворов Verdelet моделей Valstar и Valreg.

Ремонт дисковых затворов моделей Valstar, март 2020






Продукция от Verdelet – это надежные высокотехнологичные модели запорной арматуры с высокой степенью герметичности, что  позволяет применять их при широком диапазоне рабочих давлений, температур, в различных климатических условиях, в том числе крайнего Севера.

Наиболее известные и востребованные модели дисковых затворов промышленного назначения: серия Valstar (запорно-регулирующие с тройным эксцентриситетом) и Valreg (регулирующие потоки жидкости или газа, с симметричным уравновешенным диском, без эксцентриситета).

Благодаря высоким потребительским свойствам, трубозапорная арматура производства компании Verdelet сегодня очень широко эксплуатируется на объектах в различных сферах промышленности и производства: нефтегазодобыча, нефегазопереработка, химия и энергетика, строительство.

Однако недавно завод Verdelet прекратил свою работу, и на рынке постепенно складывается дефицит запасных частей для дисковых затворов Valstar и Valreg.

Предприятия по всей стране столкнулись с довольно серьезной проблемой, которая грозит аварийными ситуациями, поскольку даже самая надежная арматура в условиях жесткой эксплуатации нуждается в регулярном техническом обслуживании, диагностике,  ремонте и замене запчастей.

Для решения этой задачи компания «Модуль-Инжиниринг сервис» запустила в 2020 году новое уникальное направление по ремонту и обеспечению запасными частями дисковых затворов Verdelet в России.

На данный момент (март 2020г.) имеется возможность изготовления уплотнений, прокладок, штифтов для затворов Valstar:

DN

PN

ANSI

200

10-20

150

200

25-50

300

200

64-100

600

250

10-20

150

250

25-50

300

250

64-100

600

300

10-20

150

300

25-50

300

400

10-20

150



Принять на ремонт с индивидуальным изготовлением запасных частей можем затворы Valstar и Valreg с DN от 80 до 400.

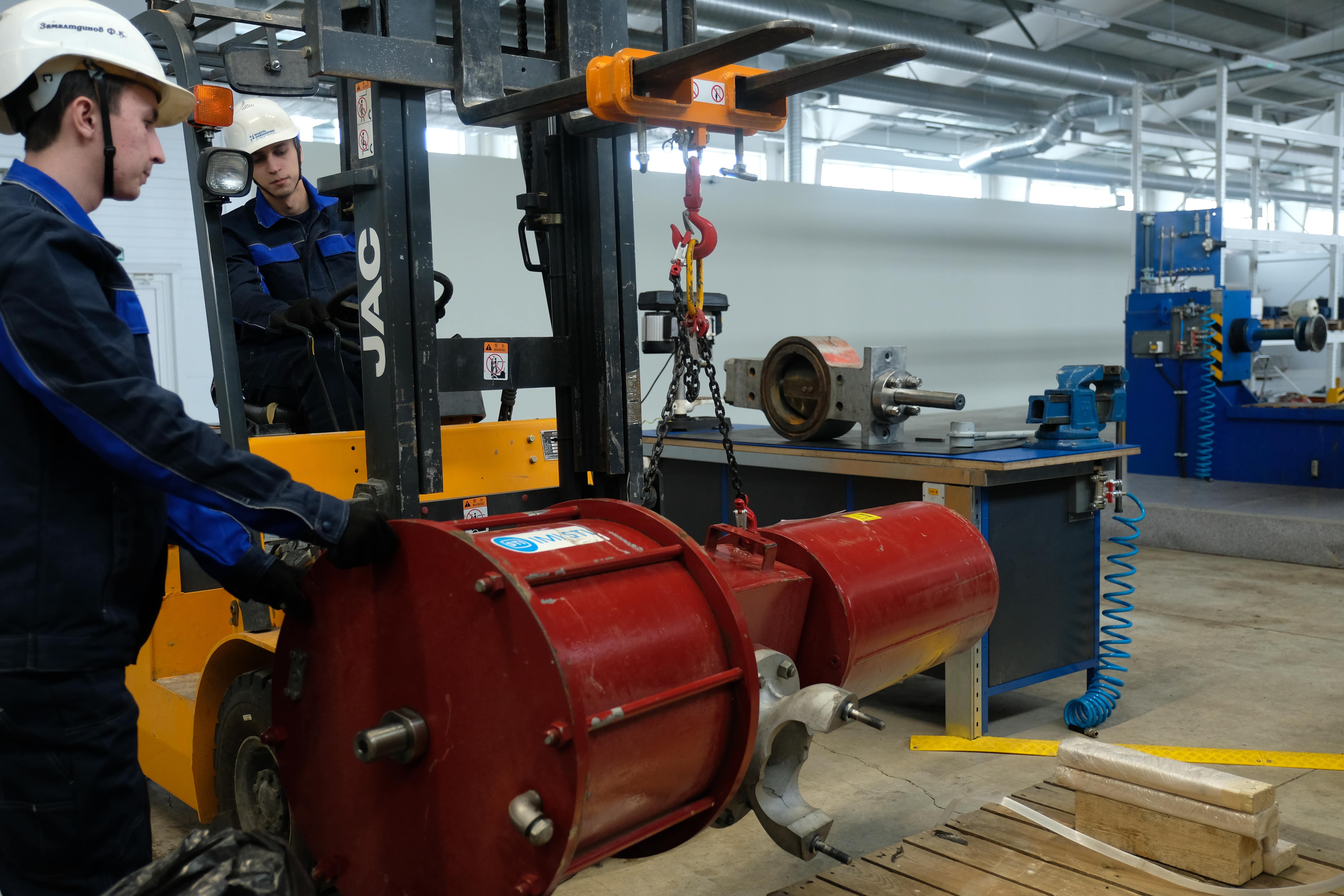

Ремонт дисковых затворов Valstar и Valreg в компании «Модуль-Инжиниринг сервис»

Наша компания на протяжении уже более 10 лет помогает заказчикам решать сложнейшие сервисные задачи, осуществляет полный спектр гарантийных и послегарантийных работ по обслуживанию,  капитальному ремонту регулирующей, запорно-регулирующей и отсечной арматуры.

Наши главные преимущества:

  • Собственный специализированный сервисный центр.
  • Диагностическое, ремонтное и производственное оборудование мирового уровня.
  • Высококвалифицированный персонал.
  • Услуги по подготовке и выдаче технической документации.
  • Многоступенчатая система контроля качества, испытания оборудования на всех стадиях производства.

Важнейшее преимущество и в том, что мы предлагаем ремонт с индивидуальным изготовлением запасных частей под конкретные требования заказчика. На сегодняшний день подобная услуга очень актуальна для промышленных предприятий.

Во-первых, в связи с тем, что усложнилась ситуация с поставкой ЗИП (запасные части, инструменты и принадлежности) Verdelet из других регионов и стран. Кроме того, зависимости от партии детали могут отличаться друг от друга, и в итоге просто не подойти к оборудованию, которое нуждается в ремонте. Во-вторых, каждый конкретный случай ремонта дисковых затворов требует профессиональной диагностики и производства ЗИП с учетом множества нюансов, связанных как с особенностями конструкции затвора, так и условий его эксплуатации (рабочие среда, температура, давление и т.д.).  Такой подход гарантирует дальнейшую корректную, бесперебойную и безаварийную работу и надежность эксплуатации трубопроводной арматуры.

Каждая заявка на ремонт и поставку ЗИП рассматривается индивидуально. Для некоторых диаметров производство запасных частей уже налажено, какие-то будут требовать снятия замеров и изготовления оснастки и ЗИП конкретно для Вашей модели Valstar и Valreg. В любом случае, мы приложим все усилия для максимально быстрого решения вопросов по комплексному ремонту и поставке запасных частей для дисковых затворов Verdelet.

Мы взяли на себя разработку технической документации, изготовление и испытание опытных образцов запасных частей, формирование оперативного склада.

Принимаем на ремонт с индивидуальным изготовлением запасных частей дисковые затворы Valstar и Valreg размером DN от 80 до 400, оснащенные различными типами приводов, включая электропривод.

На данный момент имеется возможность изготовления уплотнений, прокладок, штифтов для затворов Valstar.

Наши постоянные партнеры крупнейшие предприятия нефтегазовой, нефтеперерабатывающей и нефтехимической промышленности России и Татарстана: них «Газпром», «Роснефть», «ЛУКОЙЛ», «Башнефть», «Татнефть», «СИБУР Холдинг», ПАО «Татнефть», АО «ТАНЕКО», АО «ТАИФ-НК», ПАО «Нижнекамскнефтехим», ПАО «Казаньоргсинтез», АО «Группа ГМС», АО « Аммоний».

По телефону мы всегда готовы  ответить на Ваши вопросы.

Наш телефон:

8-(85595) 6-41-02

Заявка принимается только в письменном виде

по электронной почте, заказным письмом

Технические характеристики дисковых затворов Verdelet:

Verdelet Valstar

Valstar:

PN 10 - 160
Класс ANSI 150 - 900
DN 80 - 2000

Область применения:

Затворы предназначены для использования в качестве запорно-регулирующей или отсечной арматуры на трубопроводах предприятий различных отраслей промышленности.
Затворы могут использоваться на любых жидких или газообразных средах, нейтральных к материалам деталей, соприкасающихся со средой.
Затворы не предназначены для применения на сыпучих средах.

Читать далее...

Отличительные особенности:

- Конструкция уплотнения диска с тройным эксцентриситетом
- Эллиптическая уплотнительная поверхность образована конусом, ось которого наклонена к оси трубопровода
- Форма уплотнения исключает любое трение между диском и седлом корпуса, детали входят в контакт только в последний момент хода, чем исключается нежелательный износ
- Высокая степень герметичности достигается благодаря пакетной конструкции уплотнительного кольца диска. Пакет состоит из тонких стальных пластин с прослойками из графита или PTFE
- Допускается двусторонняя подача рабочей среды
- Сплошной вал и конические штифты фиксации диска обеспечивают жесткость конструкции и точность регулирования
- Пожаробезопасная конструкция, не теряет герметичности при пожаре
- При высокой температуре рабочей среды используются наружные направляющие втулки

Принцип действия:

Конструкция затвора с тройным эксцентриситетом и его эллиптическая геометрия обеспечивает равномерное распределение удельных давлений по всей уплотнительной поверхности, требуя минимального крутящего момента.

Присоединение к трубопроводу:

- Присоединение затворов к трубопроводу - фланцевое или на сварке
- В случае фланцевого присоединения исполнение корпуса затвора может быть стяжным, фланцевым с резьбовыми отверстиями или с двумя фланцами
- Исполнение присоединительных поверхностей и размеры кромок под приварку оговариваются при заказе. Возможно изготовление по любым российским или международным стандартам.

Исполнительный механизм (привод):

Затворы могут комплектоваться следующими видами приводов:
- пневматический, пружинно-мембранный Masoneilan серии 35 или Servovalve
- пневматический двойного действия Servovalve
- электрический (Auma, Rotork, Bernard и др.)
- гидравлический
- ручной редуктор

Специальные исполнения:

- по требованиям стандарта NACE для сред, содержащих сероводород
- высокого давления ANSI 1500 (PN 250)
- с удлиненным валом при низких или высоких температурах
- с рубашкой обогрева
- из коррозионно-стойких материалов, включая хастеллой, дуплексные стали, титан, бронзу и другие
металлы и сплавы по заказу
- для кислорода с обезжириванием внутренних деталей

- с продувкой паром для применения на коксующихся и налипающих средах
- с антишумовым затвором «VAB»
- с дополнительным отверстием для отвода протечки или подачи смазки в сальник

Основные технические данные:

- Давление условное, МПа (кгс/см2) - 1,0 (10), 1,6 (16), 4,0 (40), 6,3 (63),
10,0 (100), 16,0 (160).
- Класс давления по стандарту ANSI 150, 300, 600, 900.
- Температура рабочей среды от минус 60 до +600 град. С. По заказу - от
минус 200 до +1000 град. С.
- Материал корпуса - углеродистая или нержавеющая сталь. Специальные сплавы по заказу.
- Пропускная характеристика - модифицировано-линейная
- Условная пропускная способность Cv в зависимости от условного прохода и максимального угла поворота привода:

DN, mm

Cv

DN, mm

Cv

75º

90º

75º

90º

80

258

340

600

18772

24700

100

418

550

700

23788

31300

150

988

1300

800

31084

40900

200

1794

2360

900

39368

51800

250

2873

3780

1000

48640

64000

300

4180

5500

1200

69920

92000

350

5852

7700

1400

95000

125000

400

7828

10300

1600

124488

163800

450

10108

13300

1800

158080

208000

500

12692

16700

2000

194560

256000
















- Герметичность в затворе по ANSI/FCI 70.2:

Д ля затворов с уплотнительным кольцом по классу V или VI, нулевая
протечка (класс А по ГОСТ 9544) - по заказу.
Для затворов с цельным уплотнительным кольцом из нержавеющей стали - по
классу IV (0,01 % от условной пропускно й способности) - соответствует
классу IV по ГОСТ 23866
- Коэффициент восстановления давления FL в зависимости от степени открытия:

% открытия

10

20

30

40

50

60

70

80

90

100

FL

0,87

0,86

0,85

0,82

0,78

0,73

0,67

0,63

0,60

0,58

- Диапазон регулирования 100:1.
- Климатическое исполнение У1 по ГОСТ 15159. Температура окружающего воздуха от
минус 40 до +50 град. С, по заказу - от минус 55 до +50 град. С

Установочное положение:

- Затворы могут устанавливаться как на горизонтальном, так и на вертикальном трубопроводе.
- Рекомендуемое направление подачи рабочей среды на диск («среда закрывает»), маркируется стрелкой на корпусе. Двусторонняя герметичность по заказу.
- Рекомендуемое установочное положение - с горизонтальным валом. Возможна установка с вертикальным валом, при этом в корпусе должен быть предусмотрен дополнительный упорный подшипник (по запросу).

Ответные фланцы:

Если это оговорено в заказе, затворы поставляются комплектно с ответными
фланцами, прокладками и крепежом.
Размеры концов под приварку ответных фланцев к трубопроводу - по
ГОСТ 12821.
Материал крепежа - по ГОСТ 12816. Прокладки - спирально-навитые
или металлические овального сечения, в зависимости от согласованного типа присоединительных поверхностей.

Приборы управления и дополнительные принадлежности:

Клапаны с пневмоприводом могут комплектоваться следующими
дополнительными блоками (согласно заказу):
- Электропневматический позиционер Masoneilan 4700E
- Цифровой HART-позиционер SVI-2
- Пневматический позиционер Masoneilan 4700P
- Сигнализаторы крайних положений Masoneilan 496
- Бустерные реле Masoneilan BR200 и BR400
- Электромагнитный распределитель Joucomatic модели 327 или другой
- Ручной дублер
- Другие по заказу
Вид взрывозащиты электрооборудования (взрывонепроницаемая оболочка
или искробезопасная цепь) в соответствии с заказом.
Электрооборудование поставляется комплектно с сальниковыми вводами
под требуемый размер кабеля.

Valreg:

PN 10 - 160
Класс ANSI 150 - 900
DN 80 - 2400

Область применения:

Затворы предназначены для использования в системах автоматического регулирования технологических процессов различных отраслей промышленности.
Затворы могут использоваться на любых жидких или газообразных средах, нейтральных к материалам деталей, соприкасающихся со средой.
Затворы не предназначены для применения на сыпучих средах.

Читать далее...

Отличительные особенности:

- Простая и надежная конструкция
- Симметричный уравновешенный диск требует низких крутящих моментов для управления
- Сплошной вал и конические штифты фиксации диска обеспечивают жесткость конструкции и точность регулирования
- Профилированный диск применяется для уменьшения динамического момента
- При высокой температуре рабочей среды используются наружные направляющие втулки

Присоединение к трубопроводу:

- Присоединение затворов к трубопроводу - фланцевое или на сварке
- В случае фланцевого присоединения исполнение корпуса затвора может быть стяжным, фланцевым с резьбовыми отверстиями или с двумя фланцами
- Исполнение присоединительных поверхностей и размеры кромок под приварку оговариваются при заказе. Возможно изготовление по любым российским или международным стандартам.

Установочное положение:

- Затворы могут устанавливаться как на горизонтальном, так и на вертикальном трубопроводе
- Направление подачи рабочей среды - любое
- Рекомендуемое установочное положение - с горизонтальным валом. Возможна установка с вертикальным
валом, при этом в корпусе должен быть установлен дополнительный упорный подшипник (оговаривается при заказе).

Специальные исполнения:

- по требованиям стандарта NACE для сред, содержащих сероводород
- высокого давления до PN 420 (ANSI 2500)
- с удлиненным валом при низких или высоких температурах
- с рубашкой обогрева
- из коррозионно-стойких материалов, включая хастеллой, дуплексные стали, титан, бронзу и другие металлы и сплавы по заказу
- особая конструкция уплотнения диска для запыленных и загрязненных сред
- для кислорода с обезжириванием внутренних деталей
- с антишумовым / антикавитационным затвором «VAB»
- с дополнительным отверстием для отвода протечки или подачи уплотняющей среды в сальник

Исполнительный механизм (привод):

Затворы могут комплектоваться следующими видами приводов:
- пневматический, пружинно-мембранный Masoneilan серии 35 или Servovalve
- пневматический двойного действия Servovalve
- электрический (Auma, Rotork, Bernard и др.)
- гидравлический
- ручной редуктор

Основные технические данные:

- Давление условное, - МПа (кгс/см2) - 1,0 (10), 1,6 (16), 4,0 (40), 6,3 (63),
10,0 (100), 16,0 (160).
Класс давления по стандарту ANSI 150, 300, 600, 900, 1500
- Температура рабочей среды - от минус 60  до +600 град. С. По заказу - от
минус 200 до +1000 град. С
- Материал корпуса - углеродистая или нержавеющая сталь. Специальные сплавы по заказу
- Пропускная характеристика модифицировано-линейная
- Условная пропускная способность Cv в зависимости от условного прохода и максимального угла поворота привода:

DN, mm

Cv

DN, mm

Cv

75º

90º

75º

90º

80

288

360

700

25040

31300

100

512

640

800

32720

40900

150

1152

1440

900

41440

51800

200

2080

2600

1000

51200

64000

250

3200

4000

1200

73600

92000

300

4640

5800

1400

100000

125000

350

6240

7800

1600

131040

163800

400

8160

10200

1800

166400

208000

450

10400

13000

2000

204800

256000

500

12800

16000

2200

235600

310000

600

18400

23000

2400

280136

368600

- Герметичность в затворе по ГОСТ 23866 и ANSI/FCI 70.2:

Для затворов со сквозным корпусом - по классу II (0,5 % от условной пропускной способности)
Для затворов со ступенчатым седлом - по классу III (0,1 % от условной пропускной способности).
- Коэффициент восстановления давления FL в зависимости от степени открытия:

% открытия

10

20

30

40

50

60

70

80

90

100

FL

0,86

0,86

0,85

0,82

0,78

0,73

0,67

0,63

0,60

0,58

- Диапазон регулирования 25:1.
- Климатическое исполнение У1 по ГОСТ 15159. Температура окружающего воздуха от минус 40 до +50 град. С, по заказу - от минус 50 до +50 град. С

Приборы управления и дополнительные принадлежности:

Клапаны с пневмоприводом могут комплектоваться следующими дополнительными блоками (согласно заказу):
- Электропневматический позиционер Masoneilan 4700E
- Цифровой HART-позиционер SVI-2
- Пневматический позиционер Masoneilan 4700P
- Сигнализаторы крайних положений Masoneilan 496
- Бустерные реле Masoneilan BR200 и Br400
- Электромагнитный распределитель Joucomatic 327
- Ручной дублер
- Другие по заказу

Вид взрывозащиты электрооборудования (взрывонепроницаемая оболочка или искробезопасная цепь) - в соответствии с заказом.
Электрооборудование поставляется комплектно с сальниковыми вводами под требуемый размер кабеля.

Ответные фланцы:

Если это оговорено в заказе, затворы поставляются комплектно с ответными фланцами, прокладками и крепежом. Размеры концов под приварку ответных фланцев к трубопроводу - по ГОСТ 12821.
Материал крепежа - по ГОСТ 12816. Прокладки спирально-навитые или металлические овального сечения, в зависимости от согласованного типа присоединительных поверхностей.



КОНТАКТЫ

Сервисный центр, 423250, г.Лениногорск

ул. Чайковского, дом 45 стр.5

Phone: (85595) 6-41-02

E-mail: m-i.service@mail.ru

Продолжая использовать наш сайт, вы даете согласие на обработку файлов cookie, пользовательских данных (сведения о местоположении; тип и версия ОС; тип и версия Браузера; тип устройства и разрешение его экрана; источник откуда пришел на сайт пользователь; с какого сайта или по какой рекламе; язык ОС и Браузера; какие страницы открывает и на какие кнопки нажимает пользователь; ip-адрес) в целях функционирования сайта, проведения ретаргетинга и проведения статистических исследований и обзоров. Если вы не хотите, чтобы ваши данные обрабатывались, покиньте сайт.
OK
