Трубные фитинги CPI / A-LOK предназначены для системы КИП, также они используются в системах управления, оборудованиях для анализа окружающей среды, их применяют на нефтеперерабатывающих и химических заводах.

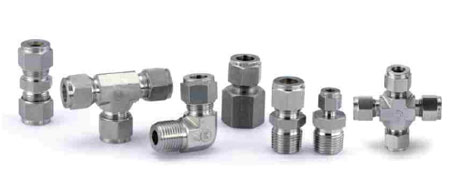

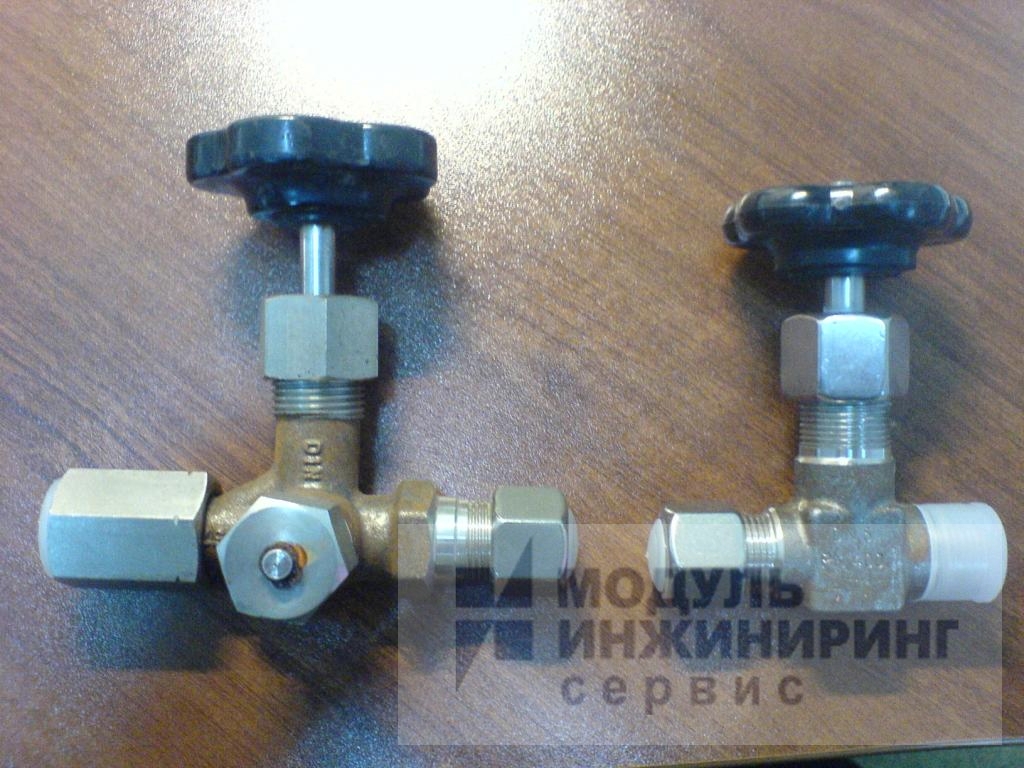

Описание трубных фитингов CPI / A-LOK
Фитинги производит компания Parker Hannifin, они предназначаются для соединения силовых и контрольно-измерительных установок. Производитель всегда контролирует качество своей продукции, проверяя каждую партию на качество перед поступлением на рынок. Для увеличения надежности компания Parker Hannifin оснащает трубные фитинги двумя уплотнительными кольцами.
Трубные фитинги изготавливаются из нержавеющей стали (марка 316), которая проходит специальную обработку в доменных печах. В результате материал обретает устойчивость к воздействию высоких температур. Трубные фитинги CPI / A-LOK могут изготавливаться из разных материалов. Например, они бывают титановые, алюминиевые, латунные, с молибденовым покрытием 6 мкм и из сплава INKOLOY 625. Если это цилиндрический фитинг, то он изготавливается из холоднотянутой прутковой заготовки.
Стоит отметить, что используемые материалы для изготовления фитингов соответствуют всем нормам ТУ. В сфере ядерной энергетики трубные фитинги изготавливают из особой разновидности стали, которая прошла специальную обработку и получила сертификат с кодом теплостойкости.
Переходники трубных фитингов CPI / A-LOK
Компания Parker Hannifin сотрудничает с международными организациями, поэтому ее товар часто используют с широким ассортиментом труб, изготовленных из разных материалов, а также имеющих различную толщину. Уплотненные фитинги прекрасно сочетаются с толстостенными и тонкостенными трубопроводами. Стандарты запрещают изготавливать и устанавливать фитинги и трубы из материалов, которые не совмещаются с рабочей средой. Чтобы не было конфликтов между материалами, трубопроводы и фитинги лучше монтировать на один и тот же материал (это правило не распространяется на медные и латунные трубы).
Трубные фитинги CPI / A-LOK довольно функциональные и при установке не требуют дополнительного загибания трубы. Конструкция уплотнительных втулок трубных фитингов от компании Parker Hannifin учитывает все возможные перемещения вдоль оси трубопровода. Даже при сильном перемещении труба не получает видимого механического повреждения и сохраняет свою структуру.
Достоинства трубных фитингов CPI / A-LOK.
Компания Parker учитывает пожелания своих клиентов и постоянно ведет активные разработки новинок и модернизирует старые модели. Таким образом, трубные фитинги могут похвастаться целым набором положительных качеств:
Инструкция применения трубных фитингов CPI / A-LOK
1. Из положения “затягивания от руки” сделайте с помощью гаечного ключа 1-1/4
оборота при размерах фитингов от 1/4 дюйма до 1 дюйма (от 6 мм до 25 мм) (Если
трубные фитинги имеют размеры 1/16 дюйма, 1/8 дюйма, 3/16 дюйма, 2 мм, 3 мм
и 4 мм, подтяните их ключом только на 3/4 оборота из положения затягивания
от руки). Удерживайте шестигранник корпуса фитинга с помощью второго
гаечного ключа во избежание проворачивания корпуса в процессе затягивания.
Рекомендуется нанести какую-нибудь метку на гайку (с помощью разметочного
инструмента или краски) для упрощения подсчета числа оборотов.

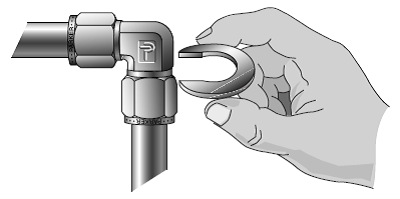

2. Выберите требуемый контрольный калибр и попытайтесь, как показано,
ввести его между гайкой и шестигранником корпуса. Если калибр НИГДЕ НЕ
ВХОДИТ между ними, это значит, что гайка затянута надлежащим образом. Если
вам удалось вставить калибр в имеющийся зазор, фитинг собран неправильно
и вы должны повторить процедуру сборки заново.
Допустимые нормы давления для трубных соединений указаны в таблице трубопроводов КИП (4200-TS), в пункте «технологические данные» или в руководстве по установке фитингов на трубопроводы КИП (бюллетень 4200-В4). В этой таблице содержатся данные по контрольно- измерительной аппаратуре, производимой компанией Parker.
Система газоснабжения
Особую осторожность следует проявлять при выборе трубопроводов для систем газоснабжения. Для того чтобы получить газонепроницаемое уплотнение, втулки, устанавливаемые в фитинги системы КИП, должны герметично закрывать все несовершенства поверхности. Это достигается за счет перекрытия поверхности трубы уплотнительными втулками. Такое перекрытие может быть также достигнуто, если труба обеспечивает сопротивление в радиальном направлении и если материал трубы мягче материала уплотнительных втулок. Применение толстостенных труб способствует обеспечению сопротивления. В таблицах 2-7 указана минимально допустимая толщина стенок для различных материалов труб, применяемых в системах газоснабжения. Данные, выделенные белым цветом, характеризуют те комбинации диаметра и толщины стенки, которые подходят для систем газоснабжения. Приемлемые значения твердости материалов трубопроводов общего применения перечислены в таблице 9. Указанные значения являются предельно допустимыми по нормативам Американского общества по испытаниям материалов (ASTM). Для систем газоснабжения лучшие результаты могут быть получены при использовании труб, характеризующихся значительно более низкой твердостью по сравнению с указанным максимальным значением. Например, желательная твердость в 80 единиц по шкале твердости Роквелла подходит для нержавеющей стали. Значение, предельно допустимое по нормативам ASTM, составляет 90 единиц по шкале твердости Роквелла.
Рабочее давление в системе
Рабочее давление в системе является еще одним важным параметром, который необходимо учитывать при выборе типа и, что более важно, размера используемого трубопровода. Как правило, для установок высокого давления требуется применение высокопрочных материалов, таких как сталь или нержавеющая сталь. Толстостенные трубы из более мягкого материала, такого как медь, могут быть использованы в случае химической совместимости меди с транспортируемыми по трубопроводу технологическими средами. С другой стороны, более ысокая прочность стали или нержавеющей стали допускает применение более тонкихтруб без необходимости в снижении предельных нормативных показателей системы. При любых обстоятельствах трубные фитинги в сборе нельзя подвергать воздействию давления, превышающего рекомендованное рабочее давление. В представленных ниже таблицах (2-7) указаны максимальные расчетные значения рабочего давления при различных размерах труб с учетом материалов, из которых изготовлены трубы. Приемлемыми являются такие диаметры и толщины стенок труб, для которых указаны номинальные значения. Комбинации, которые не отвечают расчетному давлению, не рекомендованы для применения совместно с фитингами системы КИП.
