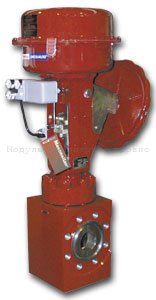

Особенности многоступенчатого клапана «LincolnLog» модели 18400/78400

Клапан многоступенчатого типа модели 18400/78000 LincolnLog® предназначается  для осуществления регулировки значительных скачков в изменении давления в жидкой рабочей среде. Применение лабиринтной формы затвора обеспечивает распределение скачков давления по длине поршневой оси. Посредством устройства обеспечивается защита от кавитации и уменьшение скорости рабочей среды, что, таким образом, способствует предотвращению эрозии и вибрированию. Благодаря большому размеру части протока имеется возможность пропуска частиц, размер которых достигает 1/10 DN клапана, не причиняя сбоев в его функционировании. Место размещения заключается в рециркуляции насоса, впрыскивании воды в резервуар пароохладителя.

Технические свойства

Базовые характеристики представлены:

- Условным значением диаметра, которое колеблется в пределах 25 - 200 мм.
- Типом присоединения: может быть фланцевого вида либо сварочного.
- Значением номинального давления, пределы которого составляют 100 - 420 кгс/см2 (ANSI 600 – 2500).
- Рабочими показателями температуры в пределах -29 - +316°С
- Материалом, применяемом при производстве корпуса, который представлен: сталью углеродистого содержания, легированным видом стали либо нержавеющей сталью.
- Моделью привода - 87/88 пневматического пружинно-мембранного, пневмоцилиндрического либо электрического характера.
- Видом затвора, который характеризуется многоступенчатостью, антикавитационностью, оснащенный потоком вдоль оси.
- Линейной характеристикой
- Герметичностью:  согласно ANSI относится к классу V либо VI

- Базовыми опциями: комплектация седлом из PTFE и VI-м классом герметичности; корпус угловой (у модели 78400) и проходной (18400).

Юсуф Булгари
