Клапаны регулирующие
Используются такие клапаны для того, чтобы изменять расход рабочего вещества, проходящего через какой-то участок трубопровода или системы. Делается это для того, чтобы осуществлять управление процессом: концентрацией вещества, его давлением, уровнем или температурой.
Работа регулирующих клапанов основана на изменении потребления рабочего вещества по сигналу, который приходит или от прибора дистанционного управления, или от регулятора. Эти приспособления устанавливаются в систему автоматики. Регулирующие клапаны управляются от внешних источников энергии – в наших случаях – от электричества.
Исполнительные механизмы электрические работают от сети переменного тока. Их применение ограничено требованием взрывобезопасности, агрессивностью окружающей среды и величиной крутящего момента.
Клапаны состоят из следующих частей:
- регулирующий орган – заслонка или клапан, которые воздействуют на поток вещества при помощи изменения его пропускной способности.
- управляющий (исполнительный) механизм - воздействует на регулирующий механизм. В роли управления могут быть использованы гидравлические, электрические или пневматические приводы.
Конструкция регулирующего органа диктует вид регулирующего клапана – они могут быть двухседельными или односедельными.
Регулирующий клапан 25ч940нж является двухседельным клапаном с исполнительным механизмом с электрическим приводом. Предназначен этот клапан для использования в системах автоматического управления процессами самых разных производств. Необходимо для постоянного регулирования параметров рабочего вещества.
Корпус клапана производится из чугуна.
Уплотнение затвора изготовлено из нержавеющей стали 12Х18Н9ТЛ.
Рабочие вещества, в которых допустимо использовать данную модель клапана – жидкая или газообразная среда.
Присоединяется фланцевым типом.
Давление – 1.6 Мпа.
Максимальная температура рабочего вещества – 300 градусов.

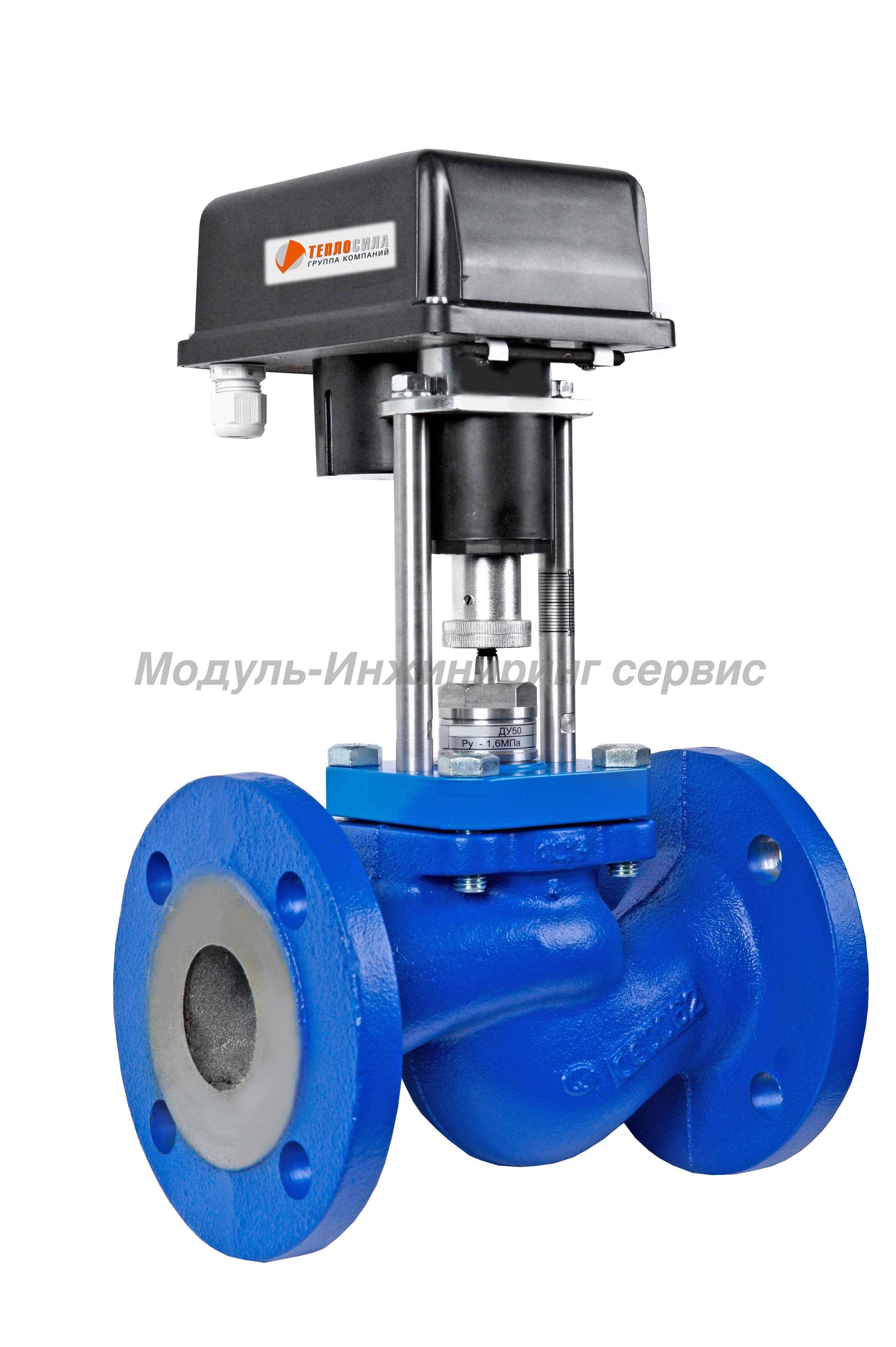

Запорно-регулирующий клапан 25ч945п – клапан односедельный, имеющий исполнительный механизм на электрическом приводе. Необходим для регулировки потребления пара, воды, воздуха в системах кондиционирования, вентиляции или отопления. Используют, по большей части, в оборудовании центральных систем, тепловых станций и тепличных хозяйств и прочих.
Корпус изготовлен из чугуна.
Плунжер изготовлен из нержавеющей стали 12Х18Н10Т.
Уплотнение сальника изготовлено из графлекса.
Давление – 1.6 МПа.
Допустимая температура рабочего вещества – от -15 до +150 градусов по шкале Цельсия.
Регулирующий клапан 25ч37нж (38нж) – клапан двухседельный фланцевый. Исполнительный механизм – мембранный. Используется в индивидуальных или центральных тепловых пунктах, в вентиляции тепличного хозяйства и во многих других областях, где необходимо автоматическое регулирования процесса. Равновесие плунжера, при наличии двух седел дает возможность стабильно работать, при этом поток среды можно регулировать.
Корпус изготовлен из чугуна.
Плунжер выполнен из стали 20Х13.
В затворе уплотнение выполнено по типу «металл по металлу».
Уплотнение сальника изготовлено из графлекса.
Давление – 1.6 МПа.
Допустимые температуры рабочей среды – от -15 до +300 градусов.
