Клапаны обратные

Во время использования систем трубопроводов иногда происходят непредвиденные ситуации, такие, например, как аварийная остановка техники, разрыв трубопровода, технологическое понижение давления и т.п. То есть, те случаи, когда изменяется направление потока среды на обратное. Чтобы исключить такие последствия, используются обратные клапаны, пропускающие вещество только в одном – нужном – направлении. Если течение потока меняется, они попросту перекрывают ему путь, закрывая проход.

Все подобные клапаны монтируют в трубопроводе в направлении потока рабочего вещества. При этом ориентируются по клапану в открытом положении.

Чтобы обратный клапан был максимально чувствительным к изменениям потока, и для того, чтобы ускорить посадку, тарелка должна иметь дополнительный груз или пружину. Однако, такой подход приводит к уменьшению напора и увеличивает расход энергии на перемещение вещества внутри трубопровода. Зачастую на трубопроводах, к примеру, АЭС допускается естественная циркуляция теплоносителя даже в условиях закрытых обратных клапанов. Полное закрытие таких клапанов происходит при значительно более сильном обратном потоке. Точнее, при потоке сильнее расчетного. При этом естественная циркуляция не нарушается, поскольку все клапаны имеют отверстия, необходимые для циркуляции.

В некоторых случаях обратный клапан применяют в качестве невозвратно-запорной арматуры. При этом работа арматуры основана на соединении диска со шпинделем электропривода посредством шатуна. Прорезь в диске исполняет роль и запорного органа, и обратного клапана – диск может быть прижат к седлу или быть приподнятым.

В таком случае клапан оборудован шпинделем или другим механизмом, дающим возможность прижать и зафиксировать тарелку у седла. Находясь в открытом положении, обратный клапан может создать небольшое гидравлическое сопротивление.

Обратные клапаны с достаточно большим диаметром оборудованы наружным обводом, имеющим задвижку. Такой обвод нужен для того, чтобы избежать гидравлический удар в системе, в момент срабатывания обратного клапана. Для этого клапан снабжается гидравлическим демпфером, который связан с поворотной осью запора. Обратные клапаны с большим количеством створок за последнее время почти не применяются.

Обратные клапаны могут быть снабжены затвором в виде резиновой манжеты, однако и они не имеют широкого применения, так как срок службы деталей из резины слишком невелик. Кроме того, допустимые энергетические параметры вещества в трубопроводе очень невысоки – ограничение накладывают свойства резины.

Обратные клапаны используют с целью не допустить обратный поток рабочих жидкостей в трубопроводах. Под напором потока обратные клапаны срабатывают в автоматическом режиме.

Клапаны обратные можно разделить следующим образом:

Подъемные – 16кч9п, 16ч6п.

Такие клапаны используют в условиях чистой среды для относительно небольших условных проходов до 200 мм. Активно используют в случаях, когда нужно предотвратить обратный поток пара или воды.

Приемные – 16ч42р.

Эту модель используют в насосных установках со стороны всасывающего трубопровода. Применяют это тогда, когда необходимо предотвратить обратный поток нефти, воды или других жидкостей неагрессивного характера, температурой до 50 гр. Корпус с сеткой соединены разборным способом. Сетка не дает попасть в клапан и насос крупным осадкам, мусору.

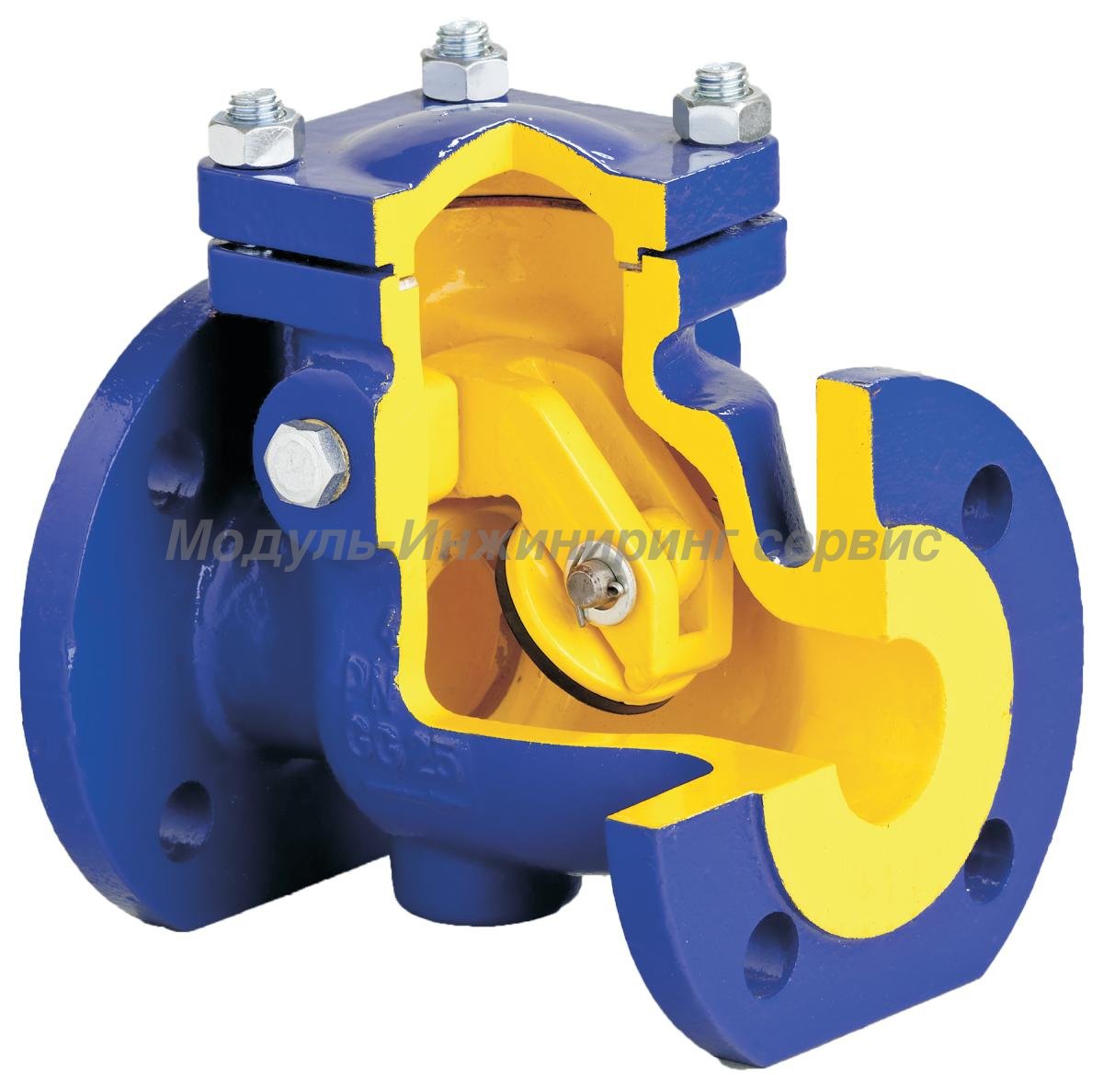

Поворотные – двустворчатый клапан, 19с53нж, 19ч21бр.

Такие клапаны менее, чем друге виды, чувствительны к чистоте среды. Эти модели дают возможность осуществлять контроль положения запорного органа. При этом возможно применять тормозные устройства, которые будут предотвращать гидравлический удар.
