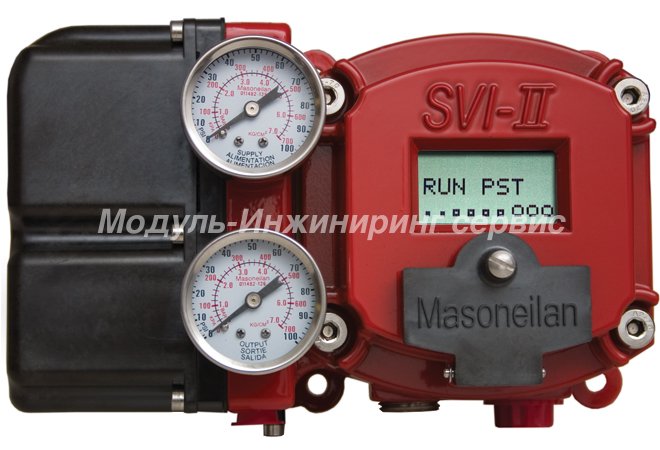

Hart-позиционер SVI® II AP

SVI® II AP - является небольшим, прочным, современным позиционером цифрового типа, который характеризуется  высокой производительностью, оснащен функциями дальностной  коммуникации и диагностирования. Это устройство способствует упрощению механизма техобслуживания. Ассортимент SVI II AP представлен разнообразными вариантами в виду задач эксплуатирования.  Соединение с SVI II AP происходит посредством HART-протокола. Устройство располагают в крепкий, воздухонепроницаемый, стойкий к коррозии корпус из алюминия, который специально разработан с целью использования в рискованных местах. Электрические приводы осуществляются в двух местах со входом в 1/2" NPT. Приводы пневматического характера осуществляются при помощи двух-трех портов 1/4" NPT. Встроенные  экран и кнопочки позволяют выполнять калибровку и настройку на месте. Управлять возможно отдаленно с  персонального компьютера за счет ПО ValVue®, FDT. Продумано непрерывное диагностирование "On-line", а обширное диагностирование в выключенном состоянии осуществляется с использовании ПО ValVue 2.

Технические характеристики и функциональное предназначение HART-позиционера SVI-2:

  • Осуществление функции позиционирования клапанов с высокой точностью и чувствительностью
  • Автоматическое настраивание
  •  Опция самокалибровки
  •  Доступно осуществление  регулирования / калибровки / конфигурирования / диагностирования на месте с применением защищенных от взрывов кнопок и цифрового экрана
  • Совместимость со входами "Открытия и закрытия воздуха"
  • Бесконтактное на магнитах (с применением эффекта Холла) определение расположения плунжера для обоих типов клапанов: поворотных и подъемных регулирующих
  • Корпус и электронный блок характеризуются герметичностью
  • Наличие сертификатов CSA, FM, CENELEC и Ростехнадзора, позволяющих использовать HART-позиционера SVI-2 в рискованных местах
  • Онлайновое диагностирование: определение суммарных ходов штоков, числа циклов клапанов, прогнозирование данных техобслуживания
  • Осуществление расширенного диагностирования клапанов с применением программы ValVue 2
  • Опция настройки динамической реакции
  • Опция каскадного управления
  • Опция настройки пределов хода

 Типы и особенности управления HART-позиционером SVI-2:

  • Линейный
  • равнопроцентный 50:1
  • равнопроцентный 30:1
  • быстрооткрывающийся
  • настраиваемый в 10 точках
  • Восполнение нелинейностных тяг привода за счет применени ValVue 2
  • Опция возможности пользователю настроить функцию отсекания на известный входной сигнал
  • Осуществление регулирования / калибровки / настройки / диагностирования на расстоянии при помощи HART-протокола или ручного HART-коммуникатора
  • Осуществление двухсторонней передачи информации с применением HART-протокола стандартного типа

ПО:

ПО ValVue 2.4 способствует не лишь быстрой и легкой установке hart позиционера SVI II AP, но и позволяет наблюдать за его функционированием и осуществлять диагностирование неполадок при помощи усовершенствованного набора инструментов для диагностирования ValVue. ПО ValVue® 2 Lite входит в комплектацию с позиционером SVI II AP для того, чтобы выполнять его калибровку и настройку. Для установки этого ПО не нужно регистрироваться, так как представляется 60-дневный пробный период, после истечения которого необходимо купить лицензионную полную версию. ПО способно сохранять данные диагностики для того, чтобы иметь возможность сравнить предыдущие показатели с последующими. Программа оснащена опцией разграниченного доступа к ее функциям, посредством создания пользователей, обладающих различными правами.

Функциональное назначение ValVue 2:

• Дальностное предоставление данных о положении клапанов, давлении в приводах

• Введение данных для калибровки

• Введение данных для настройки

• Сбрасывание указателей «статус/ошибка»

• Настраивание сигналов на входе и выходе

• Осуществление дальностной калибровки SVI II AP

• Выполнение настройки SVI II AP на расстоянии

• Отдаленное координирование SVI II AP

• Опция, позволяющая сохранять/восстанавливать настройки устройства

• Наличие в полной версии отображения данных сравнительной диагностики

• Осуществление  в полной версии тестирования с целью диагностики



Юсуф Булгари
