Обзор устройств по контролю заземления

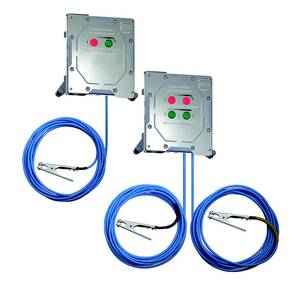

Устройство контроля заземления Серия 8485, R.STAHL

17198E00


Серия 8485


  • Контролируемое электростатическое заземление автоцистерн для перевозки жидкого топлива и ЖД цистерн при погрузке
  • Постоянный контроль правильного заземления
  • Потенциальные ошибки пользователя предотвращаются посредством распознавания объекта (для грузовых автомобилей)
  • Влагозащищенный корпус из алюминия IP65
  • Два беспотенциальных перекидных контакта на канал для сигнализации
  • Изолированная точка подвешивания для клещей
  • Используются в диапазоне температур окружающей среды от - 55 ... + 60 °C


Устройство контроля заземления обеспечивает электростатическое заземление транспортных средств при перегрузке горючих жидкостей и порошкообразных грузов. Одновременно с этим устройство контролирует состояние электростатического заземления. Это помогает сохранить электростатический заряд на безопасном уровне и избежать опасности взрыва из-за неконтролируемого электростатического разряда.


Следующие предписания и директивы требуют наличия заземления при погрузке и рекомендуют прекращать погрузку при ненадлежащем заземлении:

  • CENELEC LC/TR 50404: рекомендации для исключения опасности возгорания вследствие электростатического заряда.
  • TRBS 2153: исключение опасности возгорания вследствие электростатического заряда.


Прибор проверки защитного заземления УКЗ-1

Прибор по проверке защитного заземления УКЗ-1 используется для фиксации на каждый грузоподъемный элемент с наличием электрических приводов и прочие электрические установки, которые получают питание от индустриальной сети, усилие, какого составляет 0,4 кВ с частотой 50 Гц.

Конструкция контролирования защитного заземления УКЗ-1 используется в любой категории башенной электроустановки, мостового и козлового крана кроме этого данный механизм используется для возведений и домов где они находятся.


Условия применения

Сфера рабочей температуры варьируется от –40…+55

Сравнительная увлажненность при температуре до +35 °С, до 98%

уровень предохранения блоков механизма ……………...……IP54

Климатическое осуществление ………………………...……У2

Методы конструкции и безвредного употребления грузоподъёмных кранов ПБ 10-382-00;

Нормы конструкции электроустановки ПУЭ;

ГОСТ 12.1.038-82 "ССБТ. Электробезопасность. Предельно-допустимая степень усилий касания и токов";

ГОСТ 12.1.030-81 "ССБТ. Электробезопасность. Защитное заземление, зануление".


Функционирование

18 ± 30 В при питании от автономного ключа.

Сила, производимая блоком контроля и управления, Вт, не болеее 20

Размеры, мм:

блок предохранения и правления ...……....250x200x100

самостоятельный блок питания …….…….150x100x100

самостоятельный блок питания ……….……….10x1500

 резистор для нагрузки ………………….180x50x30

Вес, кг:

блок проверки и правления………………………1

самостоятельный блок питания ……………….……….1

самостоятельный блок питания ………………………..5

нагрузочный резистор …………………………..0,3

Период использования прибора составляет от 10 лет.

Механизм по контролю защитного заземления УКЗ-1.

Функции

Механизм по проведению контроля защитного заземления УКЗ-1 используется для организации защищенности в автоматическом режиме работающих сотрудников. При деятельности с разными электрическими установками грузоподъемного компонента от воздействия электрического тока, используя автоматический контроль, противостояние заземляющего элемента, напряжения касания на металлические конструкции. При этом возможно выключение питания любой электрической установки. В случае выхода проверяемых габаритов за обозначенный пределы, которые снабжают надежные условия использования.

 Юсуф Булгари
