Разновидности клапанов

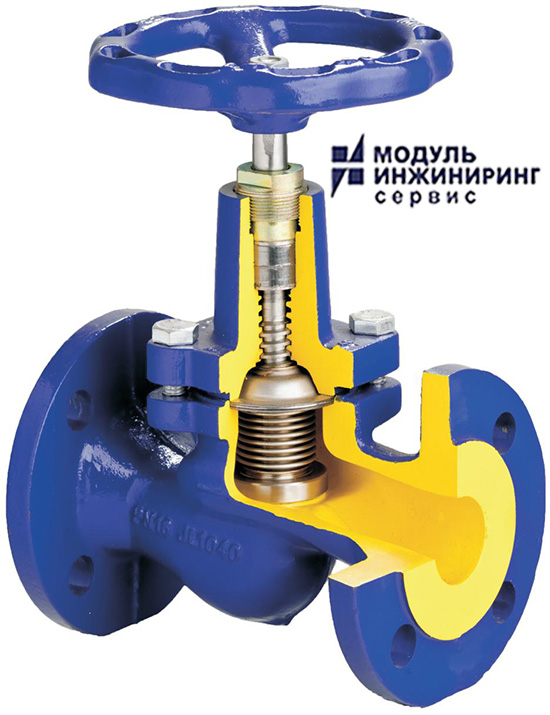

Клапаны запорные

Клапаны запорные – это один из наиболее часто используемых видов арматуры для трубопровода. Устройство построено на запорном механизме, движущемся возвратно-поступательно параллельно оси потока воды. Самое известное название, которое получили клапаны запорные — это вентиль, но в действительности, в соответствии с ГОСТом 24856-81, применение названия «вентиль» не считается правильным.

Клапаны запорные выполнены из таких металлов металлы, как чугун, латунь, бронза, алюминий, титан и неметаллические сплавы. Механизм вентилей бывает угловым, прямоточным и игольчатым.

Большим преимуществом такого вида, как клапаны запорные является небольшой по сравнению с другими видами ход затвора, который требуется для полного открывания запорного механизма.

С этой целью тарелку вентиля достаточно приподнять на 1/4 диаметра отверстия находящегося в седле. Но для того, чтобы открыть задвижку, клин или диск перемещают на величину, которая равна диаметру отверстия. Этим и объясняется то факт, что клапаны запорные производят со значительной меньшей высотой, чем задвижку, имеющую тот же диаметр прохода. Но строительная высота у нее больше, чем у задвижки.

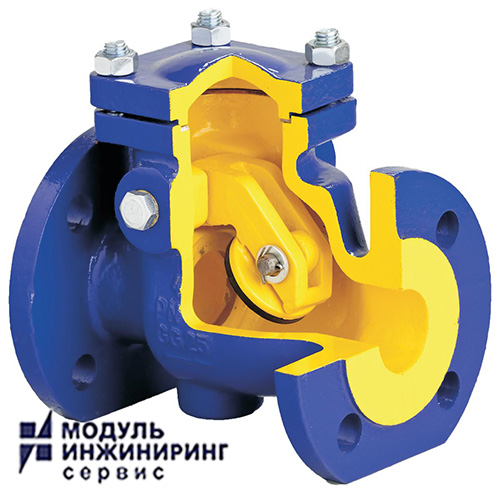

Клапаны обратные поворотные

Клапаны обратные поворотные; устройства с обратной поворотной конструкцией работают в автоматическом режиме и предназначены для предотвращения обратного потока рабочей среды в трубопроводе. Клапаны обратные поворотные имеют две конструкции: подъемную и поворотную. Вентили состоят из диска, который производит движения обратно-поступательного характера. Клапаны обратные поворотные оснащены специальным затвором, крутящимся вокруг оси в горизонтальном направлении. Ось расположена в центре седла и трубопроводного механизма.

На трубопроводе, имеющем горизонтальное направление, клапаны обратные затворные располагают в положении крышкой вверх. На трубопроводе, имеющем вертикальное направление, арматура располагается в соответствии с направлением стрелки по направлению вверх. Поток среды в трубопроводе должен быть направлен под диск захлопывающего механизма.
Клапаны обратные затворные обладают следующими техническими данными:

DN – от 15 до 2200 мм;
PN – от 2,5 до 250 кгс/см2;
Температура рабочей среды должна составлять до 600 °С.

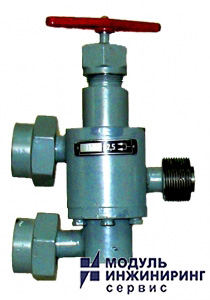

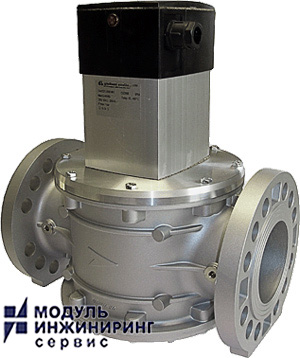

Клапаны отсечные

Клапаны оотсечные относится к разряду запорных устройств. Его основной показатель — это моментальность срабатывания. Он используется в том случае, когда в трубопроводной системе требуется устройство, которое в состоянии обеспечить минимальную продолжительность времени при процессе открывания и закрывания. С этими целями в клапаны отсечные монтируются электро-пневматические или электромагнитные приводы.

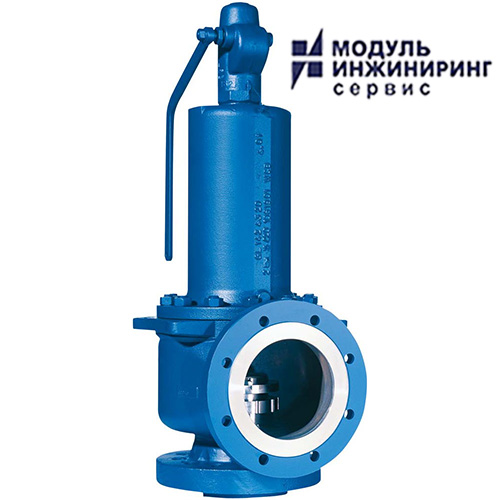

Клапаны предохранительные

Клапаны предохранительные предназначены для трубопроводной системы. Она служит надежной защитой от разрушения механического характера разрушения сосудов и трубопроводов, в которых наблюдается усиленное давление. Клапаны предохранительные функционирует посредством автоматизированного выпуска избытка жидкости, паров и газов из труб при излишнем уровне давления. После того как среда будет сброшена показатель давления падает до отметки ниже, чем при начале реагирования клапана. Клапаны предохранительные действуют автоматически и остаются в закрытом положении до того момента, пока давление в системе не возрастет чрезмерно.

К технической характеристике этого вида относится давление срабатывания и его пропускная способность, то есть то количество среды, которое сбрасывается за определенное время при клапане в открытом положении.



Клапаны распределительные

Клапаны распределительные направляют рабочую среду в один или более трубопроводы. Клапаны распределительные делятся на категории на основании количества патрубков в их схеме. Клапаны распределительные бывают трехходовыми (с тремя патрубками), четырехходовыми ( с четырьмя патрубками) и многоходовыми.

Чаще всего электромагнитное клапаны распределительные применяются для управления пневматическими приводами и гидроприводами. Его также используют для взятия проб воздуха из нескольких камер. При функционировании в пневматическом приводе сброс отработанного воздуха может осуществляться прямо в атмосферу или в емкость. После того как управляющая среда подаст давление в цилиндр, оно должно быть зафиксировано. Это операция выполняется посредством электромагнитного привода без наличия или с наличием защелки, которая фиксирует положение золотника в нужном положении. Применимы и конструкции с обратным механизмом.

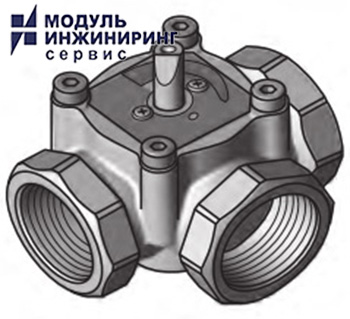

Клапаны смесительные

Клапаны смесительные разработаны с целью смешивания в нужных пропорциях различных сред. К примеру, перемешать холодный и горячий поток воды, при этом температура смеси остается на определенном показателе. Или же изменяя температуру по требуемым параметрам. Клапаны смесительные относятся к разряду регулирующих устройств.  В смесительной арматуре командный сигнал, который отвечает за положение плунжера, определяет параллельно расход двух сред. В арматуре с регулирующим назначением положением плунжера определяется расходование лишь одной среды. Клапаны смесительные управляются посредством пневматического исполнительного механизма (МИМ) или же электрического исполнительного механизма (ЭИМ).

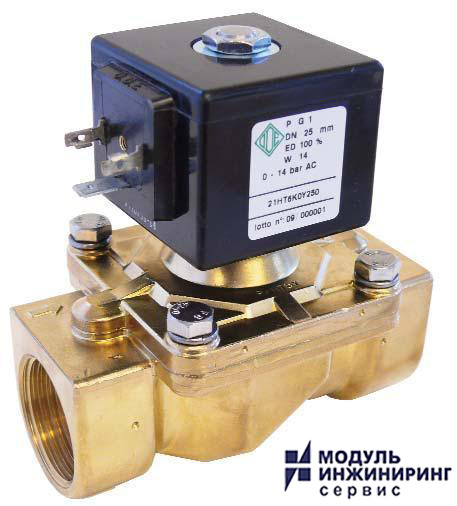

Клапаны электромагнитные

Клапаны электромагнитные бывают двух типов: с прямым и непрямым принципом действия.Посредством электромагнитного клапана прямого действия обеспечивается открывание или же закрывание клапанов посредством движущегося сердечника при подпитке катушки электромагнитного клапана.

Клапаны электромагнитные, функционирующие на основе непрямого действия, функционируют за счет подпитки катушки замещающего клапана. А основной клапан открывается посредством воздействия давления из среды и его компенсации при минимальных механических усилиях. Клапаны электромагнитные с механизмом непрямого действия пользуются энергией рабочей среды, которая проходит через клапан. Поэтому у них перечень рабочих давлений значительно больше, также большее количество условных диаметров и соленоидов относительно невысокого уровня мощности.

Для надежного функционирования, как правило, выбирают клапаны электромагнитные лучше выбрать модель клапана с прямым действием, которая не так реагирует на чистоту воздуха, температуру окружающей среды и имеет более точное срабатывание и прочность в работе. Клапаны электромагнитные имеют большой плюс — быстрое реагирование.

Юсуф Булгари
