Клапаны производства «Камфлекс»

Камфлекс  является универсальным поворотным сегментным клапаном, который оснащен эксцентричным поршнем, объединил в себе самые лучшие характеристики приборов-регуляторов подъемного и поворотного предназначения. Данное устройство характеризуется высоким уровнем пропускной способности, стойкостью перед кавитацией, широтой и точностью осуществления регулировки.

Стандартные клапаны производства «Камфлекс» регулирующего, запорно-регулирующего и отсечного типа, оснащенные приводами ручного, пневматического и электрического видов, рассчитаны на регулирование сред, в состав которых входят жидкие и газообразные углеводороды, химические продукты, газы, вода, пары и прочие вещества.

За счет оригинального строения клапанов «Камфлекс», в комплектацию которых входит эксцен­трически вращающийся сегментный поршень, стало возможным совмещение в одном приборе преимущественных свойств вращательных движений с лучшими характеристиками клапанов подъемного регулирующего механизма.  Благодаря подъемно-пово­ротным движениям органа, который осуществляет регулировку, исключается соприкосновение пары «поршень-седло», таким образом предотвращая износ самых важных клапанных элементов и узлов.

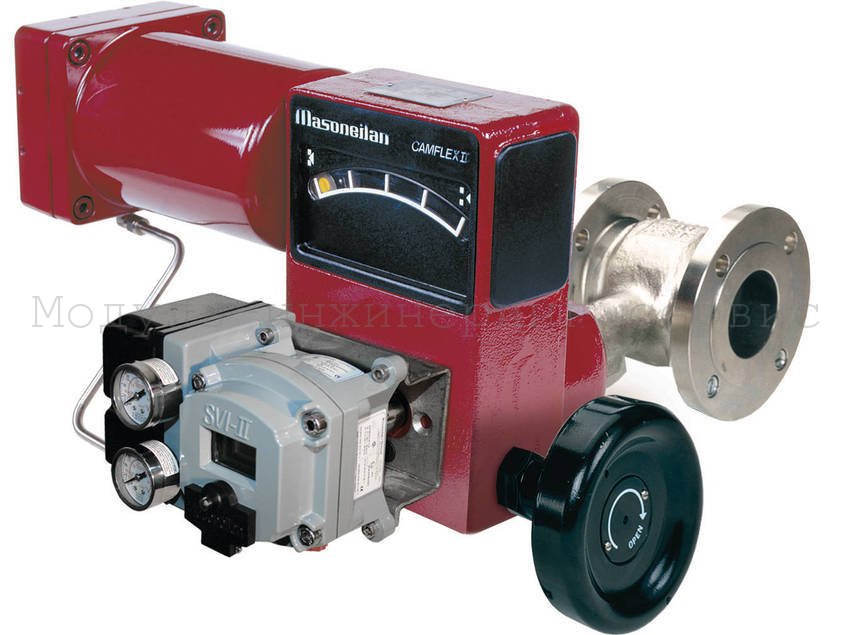

Клапан производства «Камфлекс»
Главные технические свойства

Клапаны данного вида обладают следующими характеристиками:

  • Условным размером диаметра -  25-300 мм
  • Условным значением давления в рамках 16-100 кгс/см2
  • Типом пропускной способности -  Cv 5,6 -1750
  • Показателями температуры среды в пределах -200 - +400 градусов по Цельсию
  • Широтой регулировки - 100 :1
  • Равнопроцентным либо линейным видом характеристики
  • IV класс непроницаемости затвора согласно ANSI
  • Бесфланцевое стяжным либо фланцевым приводом
  • Пневматическим, пружинно-мембранным механизмом исполнения
  • Значением управляющего сигнала - 0,2 – 1 кгс/см2 либо 4 – 20 мА
  • Применением при производстве корпуса углеродистой либо нержавеющей стали, специальных сталей либо сплавов.
  • Графитным сальниковым наполнением либо из комбинации «Кевлар/PTFE»
  • Оснащением ручным дублером под заказ

Комплектационные устройства представлены позиционерами, фильтрами-регуляторами, преобразователями, сигнализаторами, бустерными реле, электромагнитными клапанами и прочими, которые предоставляются по желанию покупателя.

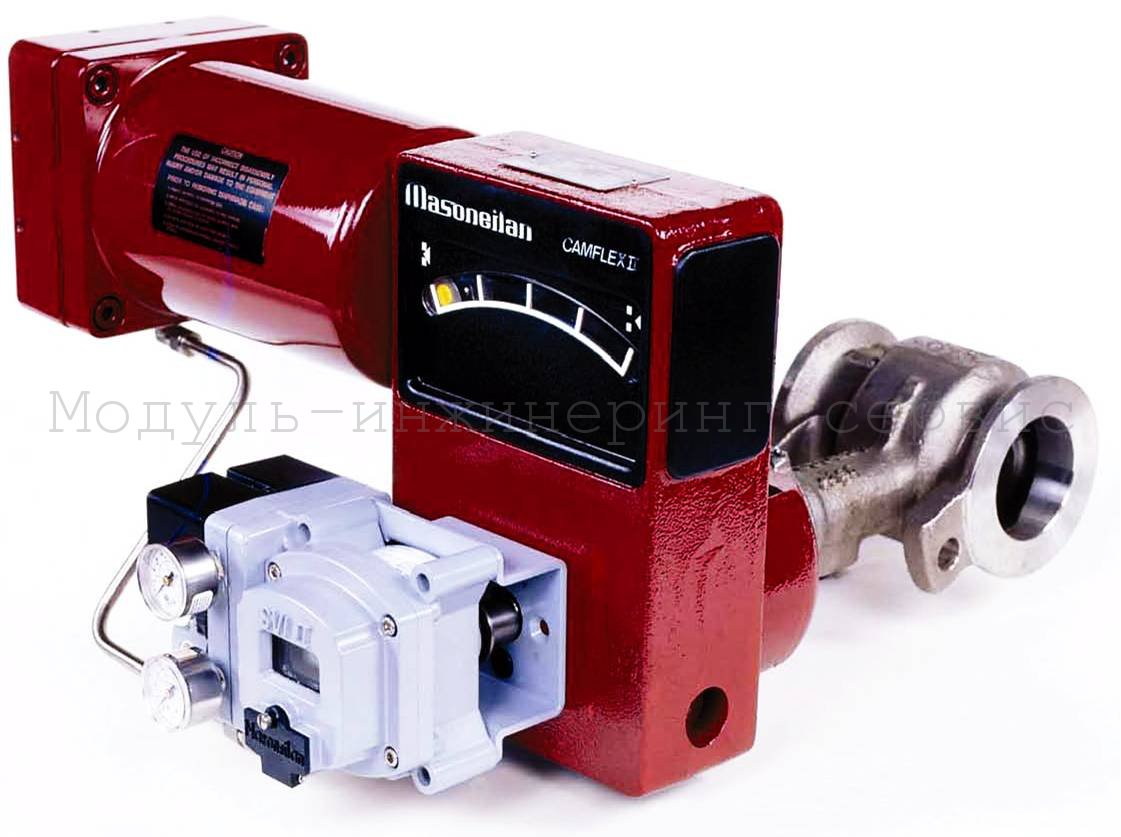

Клапан производства «Камфлекс»

Специфические черты

К особенностям клапанов данного производства относятся:

  1. Производство поршня с применением стеллита (DN<80), или нержавеющей стали со стеллитовой наплавкой, выполнение в обтекаемой форме проточного корпусного участка, что способствует обеспечению стойкости перед эрозией.
  2. Оснащение универсальными дублирующими кольцами для уплотнения с применением втулки из сальника
  3. Возможность самоустановки поршня в седле, обеспечиваемая упругостью его соединительных ножек.
  4. Защита сальникового узла от температурного влияния рабочей среды посредством удлиненной шейки корпуса
  5. Абсолютная защита подвижных частей приводов при помощи кожуха
  6. Повышенная точность регулировки, обеспечивающаяся за счет монтажа позиционерного кулачка прямо на конце вала
  7. Доступность осуществления реверсировки на месте функционирования НО/НЗ за счет перестановки элементов привода
  8. 8 разнообразных вариаций установки клапанного привода в отношении к трубопроводу, что способствует удобному доступу и обслуживанию
    Сфера применения Камфлекса представлена широким спектром задач регулировки в 80-ти% ситуаций.

Юсуф Булгари
